光敏传感器模块 光线检测 光敏电阻模块

产品参数:

产品名称：光敏电阻模块（数字开关量DO输出0/1）

产品尺寸：45.50mm * 14.10mm* 8.50mm (长x宽x高)

颜    色： 蓝     色           产品重量：3.40g(含包装)

包    装：单个模块静电袋包装   材    料：FR4+电子元器

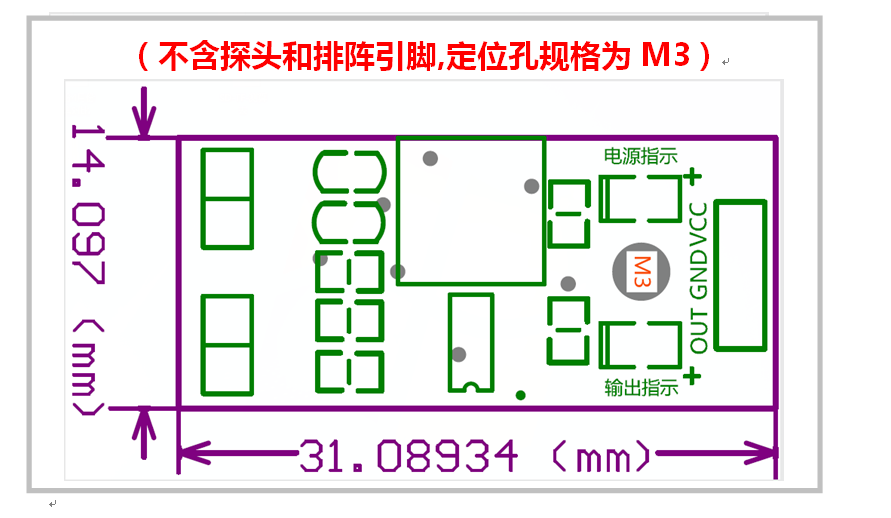

产品尺寸图：

产品描述:

      该传感器模块对环境光线适应能力强，其采用光敏电阻传感器进行环境光线检测，模块在环境光线亮度达不到设定阈值时，DO端输出高电平，当外界环境光线亮度超过设定阈值时，DO端输出低电平，工作电压为3.3V-5V。该传感器的亮度可以通过电位器调节。光敏电阻模块对环境光线敏感，一般用来检测周围环境的光线的亮度，触发单片机或继电器模块等。DO输出端可以直接驱动本店继电器模块，由此可以组成一个光控开关。

 产品性能：

1. .当环境光线亮度达不到设定阈值时，DO端输出高电平，当外界环境光

线亮度超过设定阈值时，DO端输出低电平。检测亮度可以通过电位器进行

调节，顺时针调电位器，检测亮度增加；逆时针调电位器，检测亮度减

少。

2.比较器输出，信号干净，波形好，驱动能力强，超过15mA。

3.传感器模块输出端口OUT可直接与单片机IO口连接即

可，也可以直接驱

动一个5V继电器；连接方式：VCC-VCC;

GND-GND;OUT-IO

4、可采用3.3V-5V直流电源对模块进行供电。当电源接通

时，红色电源指

示灯点亮；

使用说明：

1 .VCC 外接3.3V-5V电压（可以直接与5v单片机或者3.3v单片机相连）

2 .GND外接GND

3 .DO数字量输出接口（0和1）

例程源代码：

int Led=13;//定义LED 接口

int buttonpin=3; //定义光敏电阻传感器接口

int val;//定义数字变量val

void setup()

{

pinMode(Led,OUTPUT);//定义LED 为输出接口

pinMode(buttonpin,INPUT);//定义光敏电阻传感器为输入接口

}

void loop()

{

val=digitalRead(buttonpin);//将数字接口3的值读取赋给val

if(val==LOW)//当光敏电阻传感器检测有信号时，LED 亮

{

digitalWrite(Led,HIGH);

}

else

{

digitalWrite(Led,LOW);

}

}
