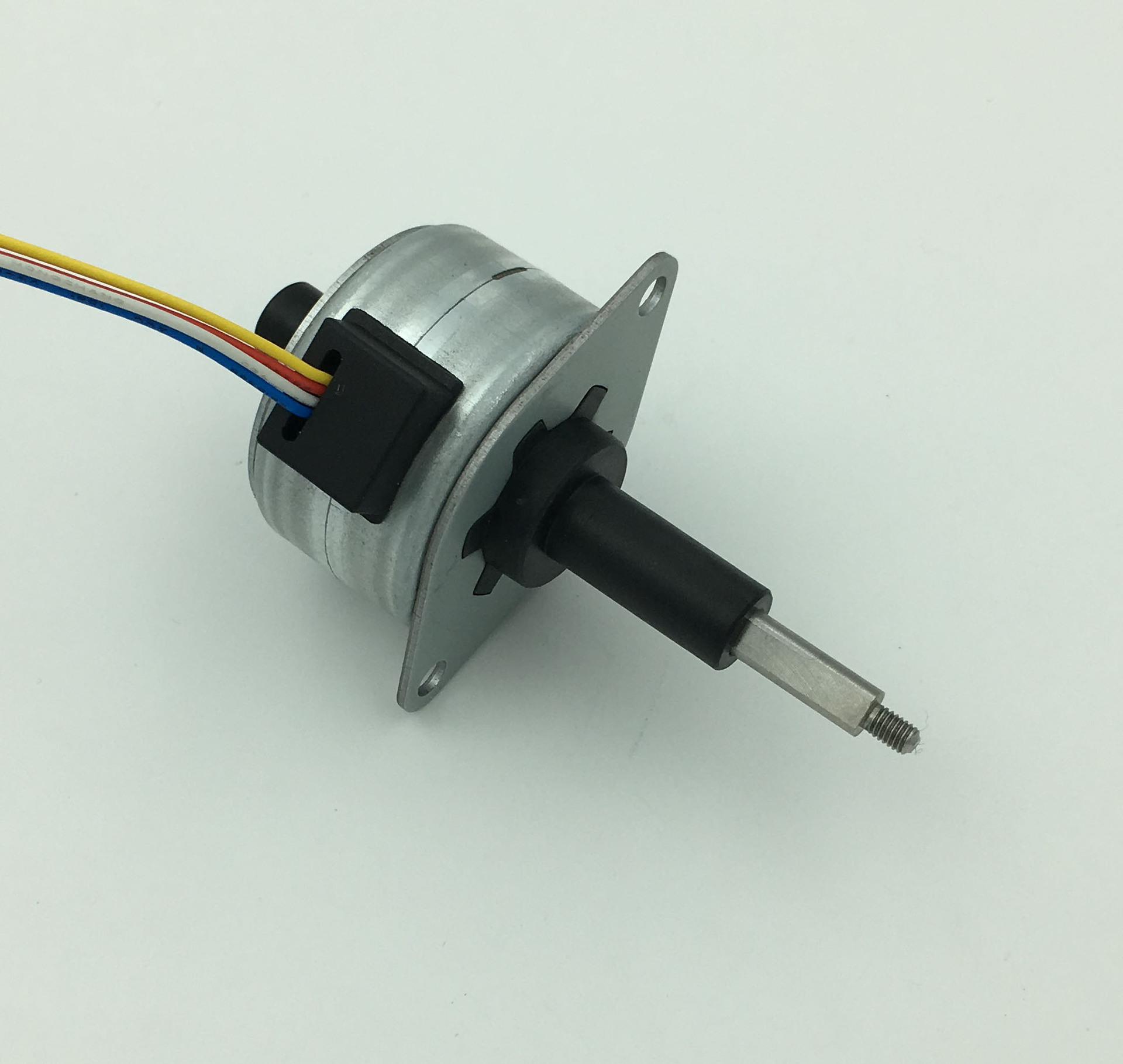

35BYZ直线电机 | ||||||
基本参数 | ||||||
基本项目 | 性能 | |||||
温升 | 50K max | |||||
环境温度 | (-20℃~+80℃) | |||||
绝缘电阻 | 100MΩ min 500VDC | |||||
绝缘耐压 | 500VAC for 1min | |||||
绝缘等级 | E | |||||
重量 | 80g |
电机规格 | |||||||||||
型号 | 步距角 | 额定电压 | 相数 | 电流 | 电阻 | 电感 | 推拉力 | 启动频率 | 运行频率 | 最大行程 | 步长 |
(°) | V DC | mA | Ω | mH | Kg(200pps) | pps | pps | mm | mm | ||
35BYZ-20 | 15 | 12 | 2 | ≤250 | 53 | 43 | ≥5 | ≥500 | ≥600 | 20 | 0.0417 |
15 | 12 | 2 | ≤350 | 30 | 22 | ≥5 | ≥500 | ≥600 | 20 | 0.0417 | |
15 | 12 | 2 | ≤150 | 85 | 65 | ≥5 | ≥500 | ≥600 | 20 | 0.0417 | |
15 | 5 | 2 | ≤300 | 22 | 16 | ≥5 | ≥500 | ≥600 | 20 | 0.0417 | |
7.5 | 12 | 4 | ≤250 | 53 | 43 | ≥5 | ≥500 | ≥600 | 20 | 0.02085 | |
7.5 | 12 | 4 | ≤350 | 30 | 22 | ≥5 | ≥500 | ≥600 | 20 | 0.02085 | |
7.5 | 12 | 4 | ≤150 | 85 | 65 | ≥5 | ≥500 | ≥600 | 20 | 0.02085 | |
7.5 | 5 | 4 | ≤300 | 22 | 16 | ≥5 | ≥500 | ≥600 | 20 | 0.02085 | |
以上参数为常规几种规格,具体要求可以根据客户要求定做。 | |||||||||||
(电机外形图 接线图)PDF图纸下载: |
