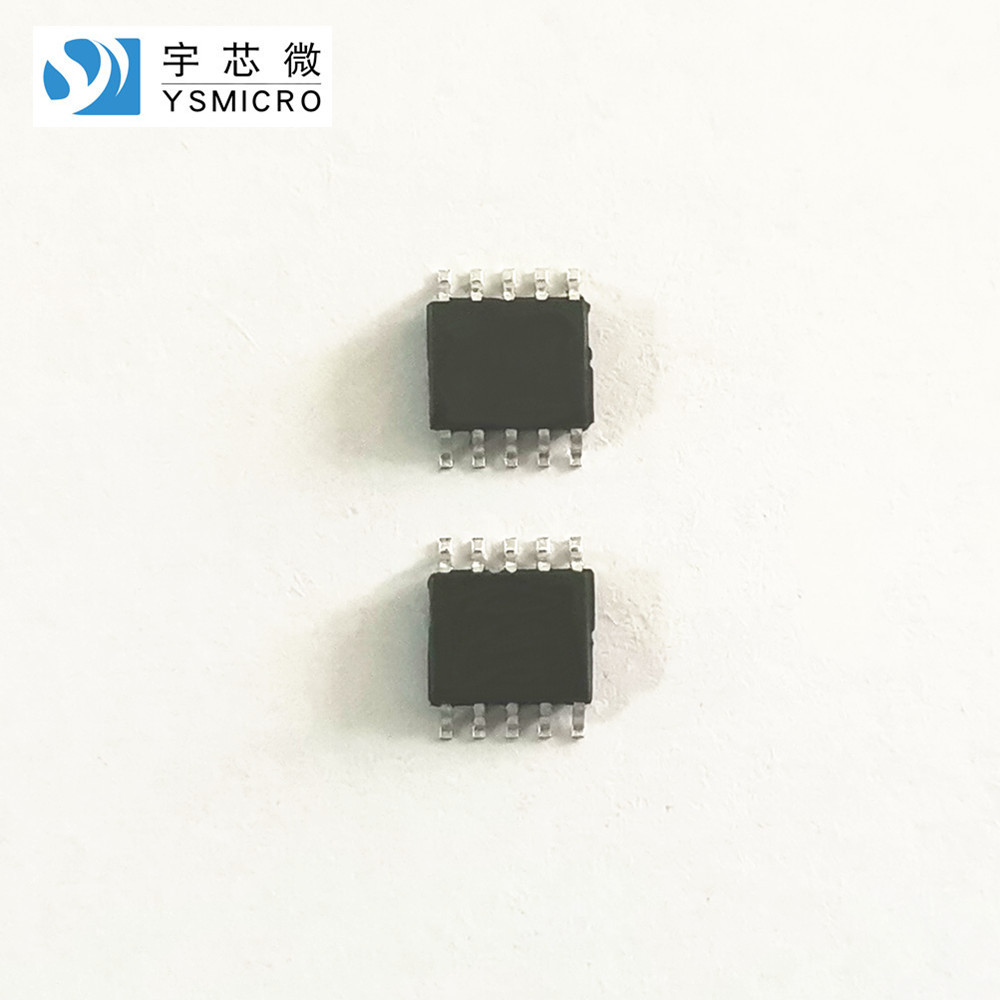

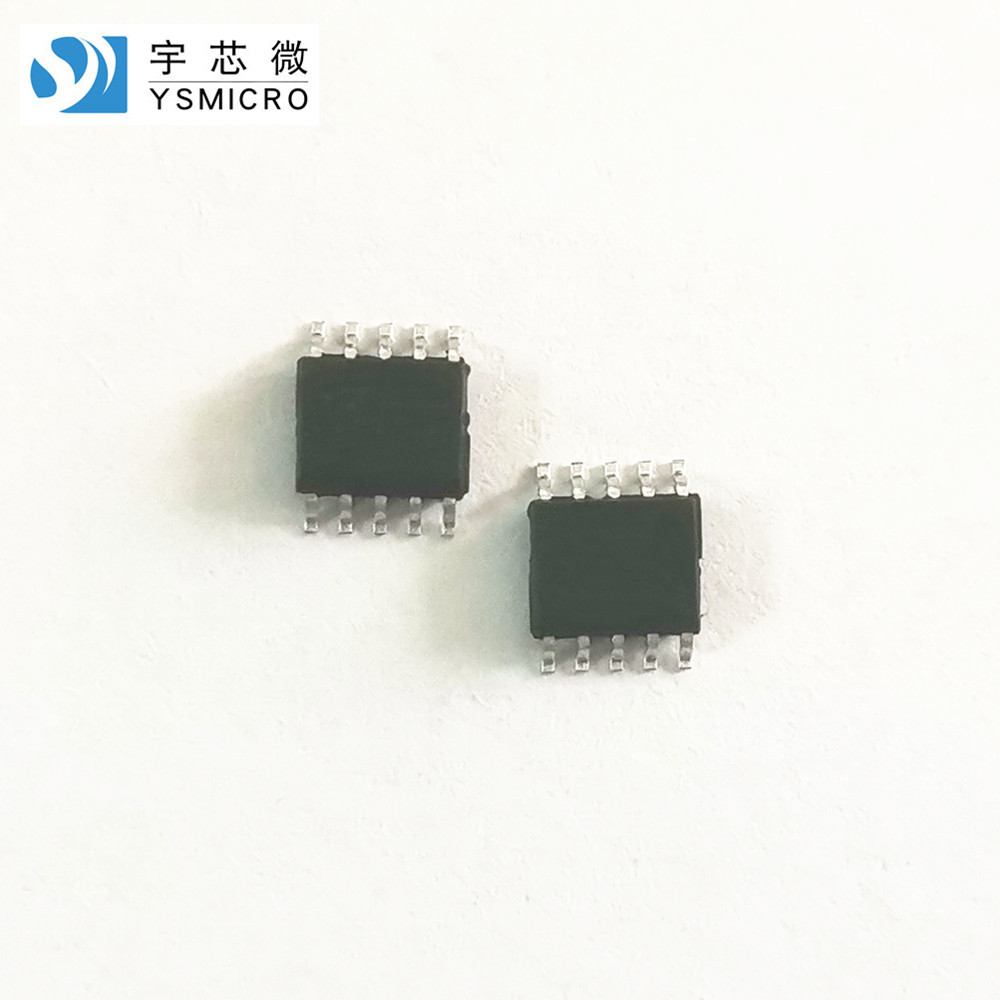

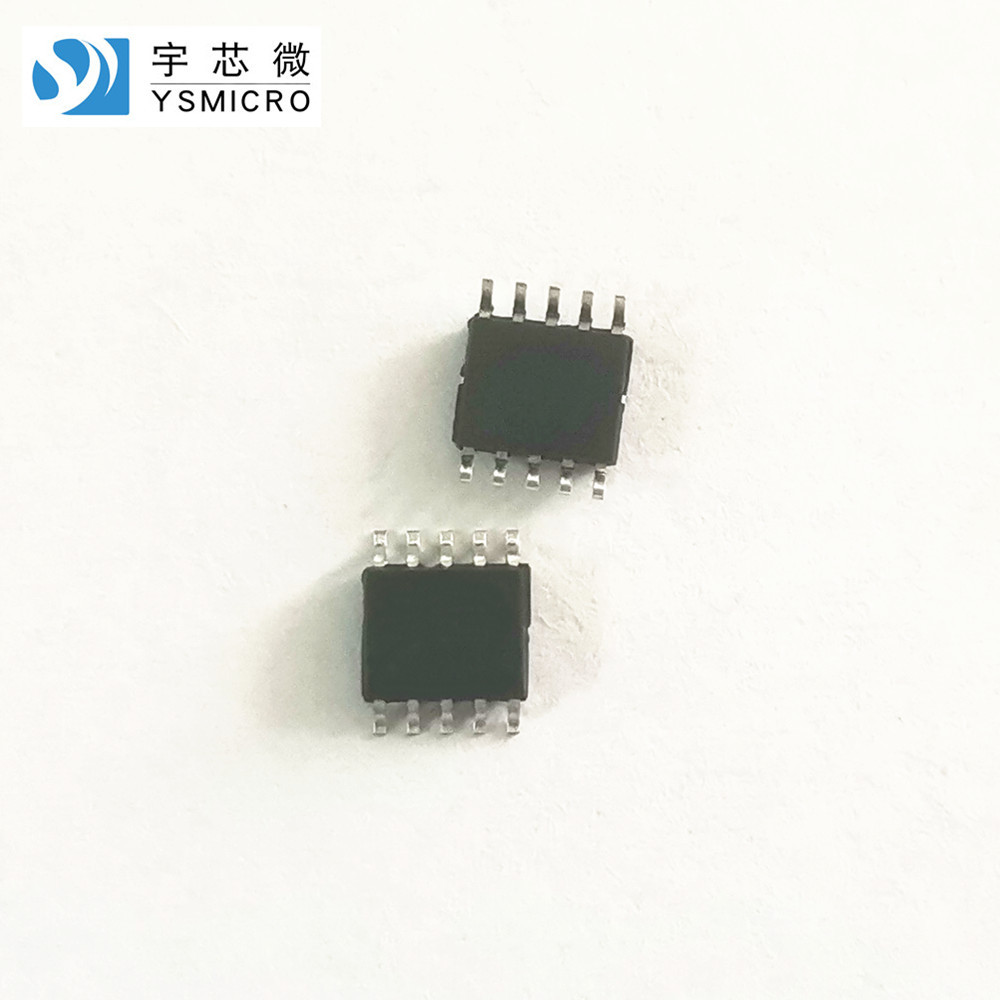

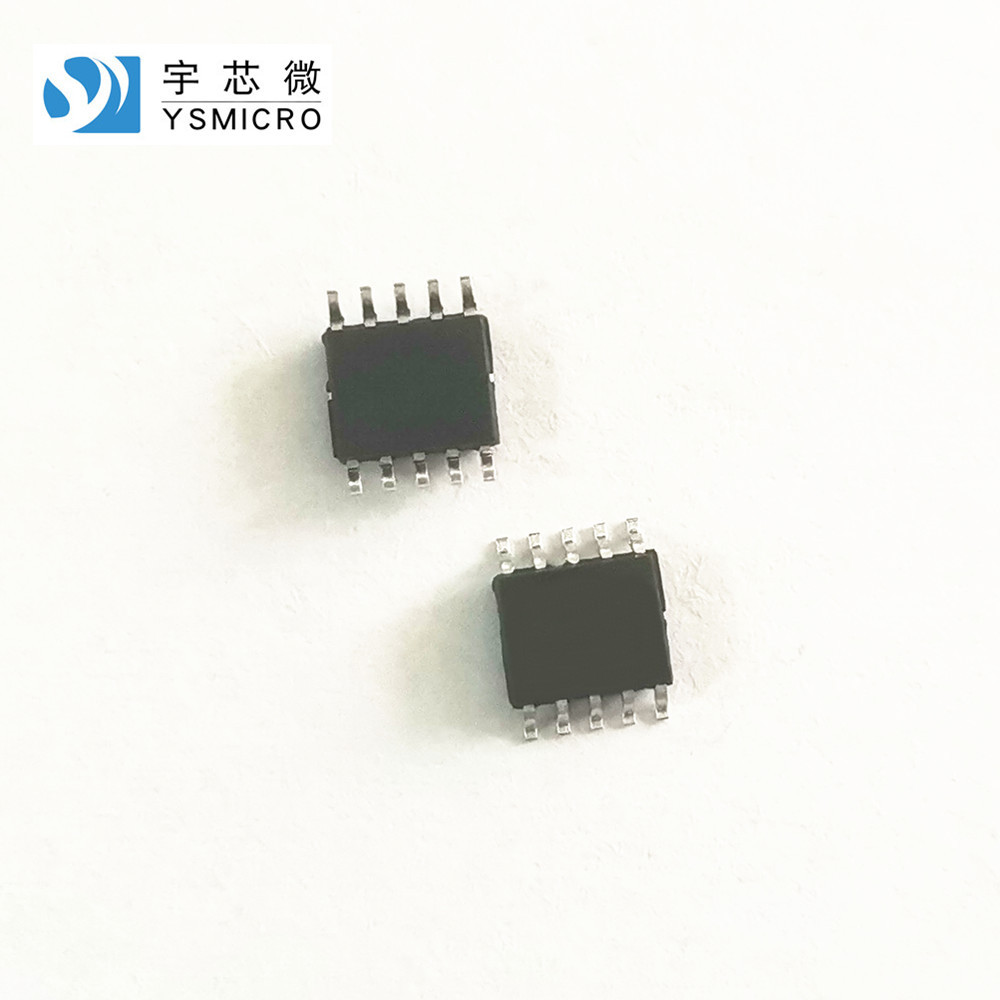

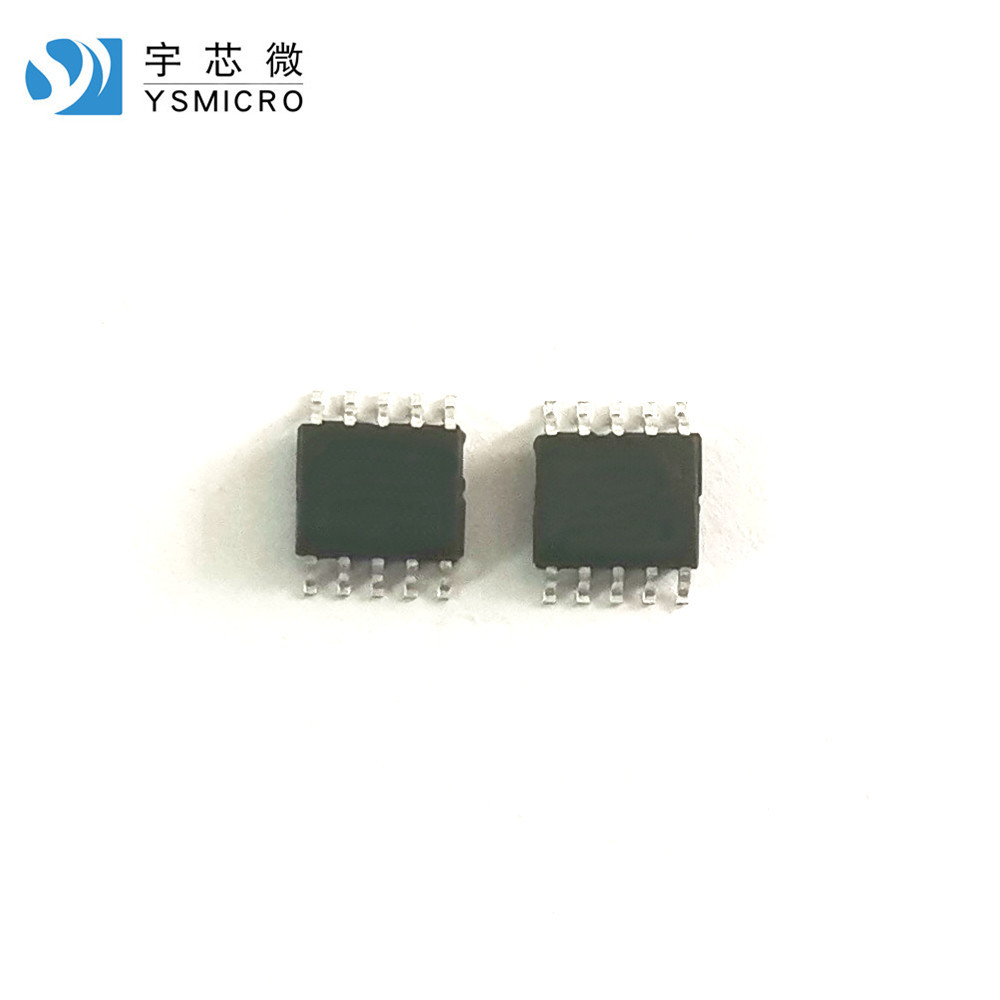

500mA 四路达林顿芯片 ULN2402A SOP-10 大电流达林顿管

四路达林顿芯片 ULN2402A的描述：

      ULN2402A 是单片集成高耐压、大电流达林顿管阵列，电路内部包含四个独立的达林顿管驱动单路。电路内部设计有续流二极管，可用于驱动继电器、步进电机等电感性负载。单个达林顿管集电极可输出 500mA 电流。将达林顿管并联可实现更高的输出电流能力。该电路可广泛应用于继电器驱动、照明驱动、显示屏驱动(LED)、步进电机驱动和逻辑缓冲器。

      ULN2402A 的每一路达林顿管串联一个 2.7K 的基极电阻，在 5V 的工作电压下可直接与 TTL/CMOS电路连接，可直接处理原先需要标准逻辑缓冲器来处理的数据。

四路达林顿芯片 ULN2402A的产品特点：

• 500mA 集电极输出电流（单路）
• 耐高压（50V）
• 输入兼容 TTL/CMOS 逻辑信号
• 广泛应用于继电器驱动
• 静电能力：4000（HBM）
• 封装形式：SOP-10、MSOP-10

四路达林顿芯片 ULN2402A的应用领域：

• 继电器驱动
• 指示灯驱动
• 显示屏驱动

四路达林顿芯片 ULN2402A的极限参数：

TA=25℃，除另有规定外

四路达林顿芯片 ULN2402A的电特性：

TA=25℃，除另有规定外

四路达林顿芯片 ULN2402A的典型应用图：
