1/2/4/8/16路 5V12V24V继电器模块带光耦隔离 低电平触发开发板
关于高电平与低电平触发方式的说明:
高电平触发指的是信号输入端与地之间有电压的触发方式,可以理解为信号输入端与VCC正极短路触发的一种方式;
低电平触发指的是信号输入端与地之间的电压为OV的触发方式,可以理解为信号输入端与GND负极短路触发的一种方式
1、符合国际安全标准,控制区域与负载区域有隔离槽;
2、采用松乐继电器;
3、具有电源和继电器动作指示,吸合亮,断开不亮;
4、信号输入端有信号时,公共端与常开端会导通;
5、可以用作单片机开发板模块,可以用作家电控制;
6、控制直流或者交流信号,可以控制220V交流负载;
7、有一个常开和一个常闭触点;
8、蓝色KF301端子接控制线更方便。
电气参数:
电压版本 静态电流 工作电流 触发电压 触发电流
5V 4mA 65mA 0-2V 2mA
12V 5.5mA 42mA 0-4V 3mA

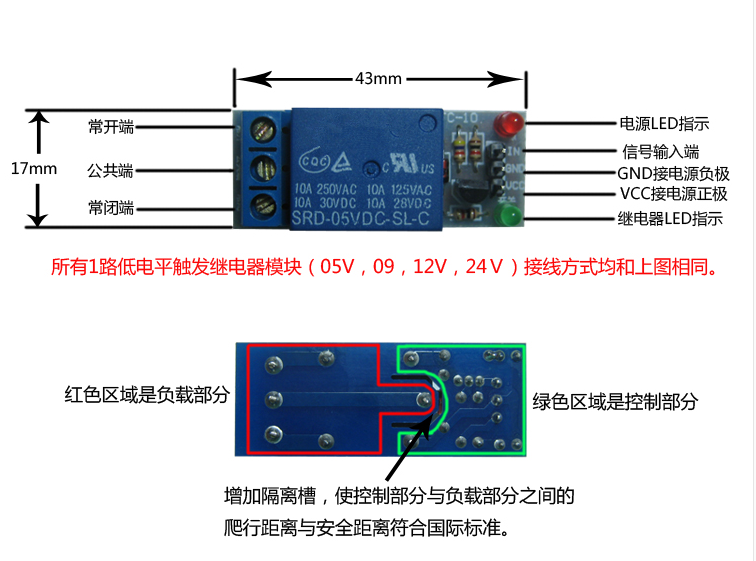

1路继电器模块接线方式:
模块参数:
1.尺寸:50.5mm(长)*38.5mm(宽)*18.5(高)
2.体重:31g
3.PCB颜色:黑色
4.板子四周带4个固定螺丝孔,孔直径3.1mm,方便安装及固定
5.继电器选用优质松乐继电器,单刀双掷。一个公共端、一个常开端、一个常闭端
6.光耦隔离,抗干扰性好
7.低电平吸合,高电平释放。吸合时状态指示灯亮,释放时状态指示灯灭
8.VCC为系统电源,JD_VCC为继电器电源。插上跳线帽即可
电气参数:
电流:大于100mA
负载:250V 10A 交流 或30V 10A直流
接线说明:
VCC:系统电源正极
GND:系统电源负极
IN1--IN2:
(请勿接反,接反导致的模块烧坏不给于售后。)
4路继电器输出模块,继电器输出触点最大250A 10A。输入IN1、IN2、IN3、IN4信号线低电平有效。VCC,GND 电源输入端, 可以继电器单独供电继电器电源输入端JD-VCC。
用途:
1、支持所有单片机控制;
2、工业领域;
3、PLC控制;
4、家居智能控制。
功能特点
模块说明
1、本模块符合国际安全标准,控制区域与负载区域有隔离槽;
2、采用双面FR-4线路板设计,高端贴片工艺生产;
3、采用松乐正品继电器控制;
4、具有继电器动作指示,吸合亮,断开不亮;
5、信号输入端有低电平信号时,公共端与常开端会导通;
6、继电器可以直接控制各种设备和负载;
7、有4个常开和4个常闭触点;
8、蓝色KF301端子接控制线更方便。
9、模块尺寸:75mm * 55mm* 18.5mm(长*宽*高),净重:61g
10、设有4个固定螺栓孔,孔3.1mm,间距68mm*48mm
11、成品通过100%功能测试和稳定性测试非常方便
模块接口
1、VCC:接5V电源正极
2、GND:接5V电源负极
3、IN1-IN4:信号触发端,低电平有效
继电器输出端:有12线接口,所有接口均可直接连线引出,方便用户使用
1、NO1--NO4:继电器常开接口,继电器吸合前悬空,吸合后与COM短接
2、COM1--COM4继电器公用接口
3、NC1--NC4:继电器常闭接口,继电器吸合前与COM短接,吸合后悬空
功能特点
采用大电流继电器,AC250V10ADC30V10A
触点部分独立布线,安全可靠
标准接口,可以在各种开发板上进行扩展
设有固定螺丝孔位,方便安装
适用于51/AVR/AVR/ARM等各种平台
|
应用:
1、12V继电器触点容量10A 250V,带光耦保护。板载电源模块不需要外接电源。I/O口驱动低电平有效。
2、可用作单片机开发板模块,可用作家电控制,也可用作PLC扩展输出。
模块特色:
1、控制信号电压范围:触发信号为低电平0-2V;高电平电压不可超过5V。
2、采用业界.品质的隔离光耦,抗干扰能力强,性能稳定;触发电流仅需3mA。
3、1-16路可任意.部开启/关闭,或者任意路。
4、输出形式 :直接接AC 220V 10A或DC30V 10A的负载。
5、每路继电器公共端COM都是DU立的,方便用户接入不同的信号,每路继电器都带常闭与常开端口。
6、每路继电器都带有动作指示灯,吸合亮,断开熄灭。
7、接口设计人性化,所有接口均可通过接线端子直接连线引出,非常方便。
8、设有4个固定螺栓孔,方便安装。
9、PCB板尺寸:180MM(L)*90MM(W)*20MM(H)。
电气参数:
供电电压:5V 12V(DC)
供电电流:大于200mA
每路继电器可负载:250V 10A (AC) 或30V 10A (DC)
产品使用说明:
1.供电电源要符合使用范围,直流12V;
2.电源按接线图要求,不可接反;
3.产品使用LM2596S降压芯片略有发热,属正常现象,继电器长时间工作也有正常的发热现象,均属正常现象;
4.负载功率要给继电器负载留有一定的余量,应避免大功率(2000W左右)并长时间工作的环境,对产品寿命会有一定的影响。
