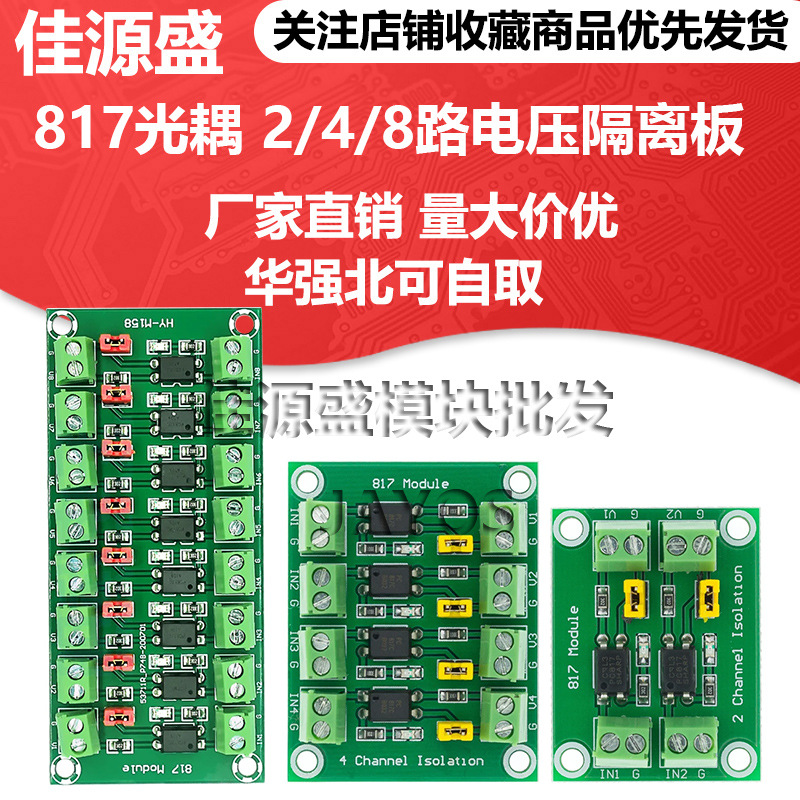

817 옵토커플러 2/4/8 전압 절연 보드 전압 제어 어댑터 모듈 구동 광전 절연 모듈

최소 수량
1개 이상 - ¥ 1.85
이미지 색상 사이즈 수량 단가 합계
양방향 전압 절연 보드
+
2,967
1.85
0
4방향 전압 절연 보드
+
2,803
3.43
0
8방향 전압 절연 보드
+
2,901
6.83
0
0 0

상품상세정보

  • 브랜드
  • JAYOS
  • 공급 전압
  • 표준
  • 사양 모델
  • 양방향 전압 절연 보드, 4방향 전압 절연 보드, 8방향 전압 절연 보드



상세페이지

简述:
在实际工作中碰到了需要隔离控制,并且电压转换的时候,会用到此模块。
可以实现 3.3V或者5V 控制3.3---30V 电压等级的接口,实现控制端输入高电平导通之后,
被控制端也会对地导通,端口由原来的高电平变为低电平,对于单片机或者 PLC 的朋友,
只用判断输出口什么时候是低电平就可以了。
光电隔离抗干扰能力强,后面可以实现很多不同器件的组合控制,比如三极管,MOS 管,
小功率继电器模块等。
如果是脉冲信号,请注意,817 的极限也就是 3KHZ 以下,大于 3KHZ 的控制信号请不要
使用本模块,将会工作不正常。

模块参数:
1、驱动端信号电压:3.3-24V
2、输出端电压范围:3.3-30V (输出电流视具体情况 但最大不要 10MA,总功率一定 电
压和电流是成反比的
3、通过跳线帽可以实现输出端是高电位输出还是拉低输出。
4、板子上面 2 路/4 路 817 均为独立的 ,可以实现不同电压的同时控制等

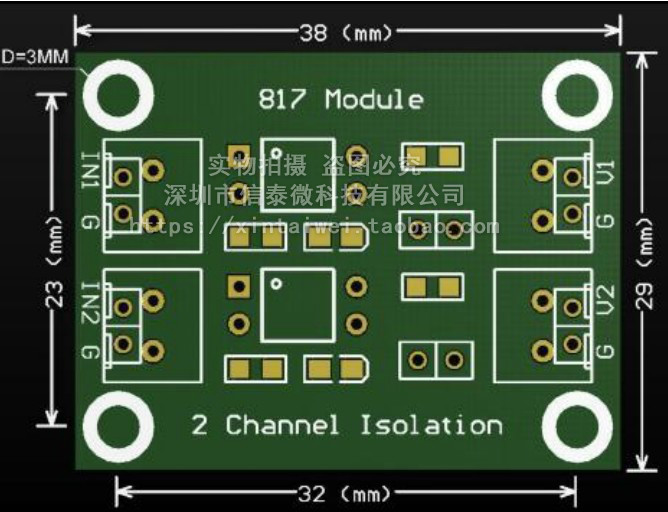

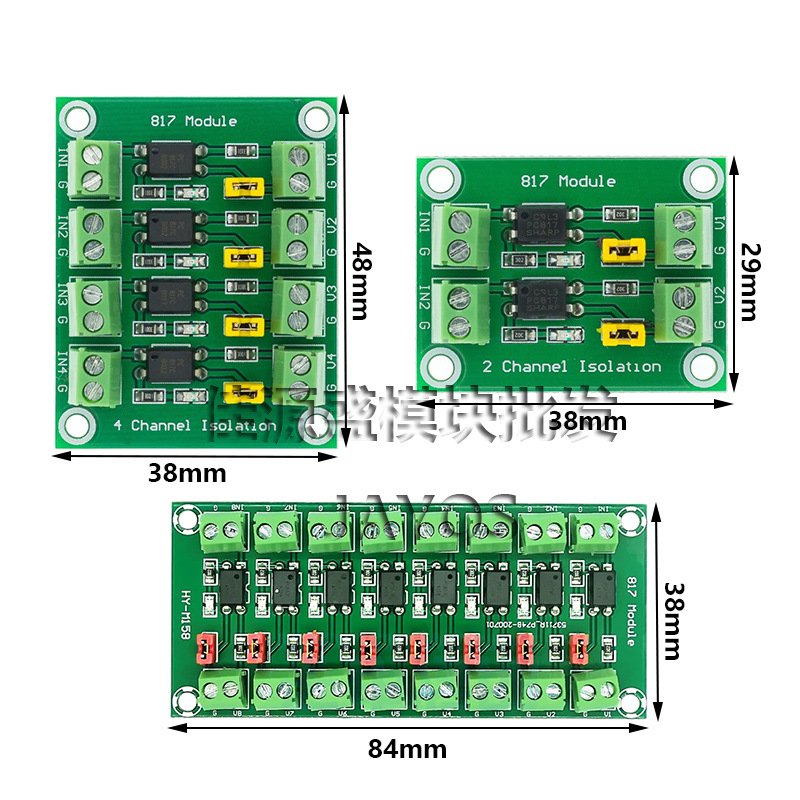

2路尺寸:

4路尺寸:

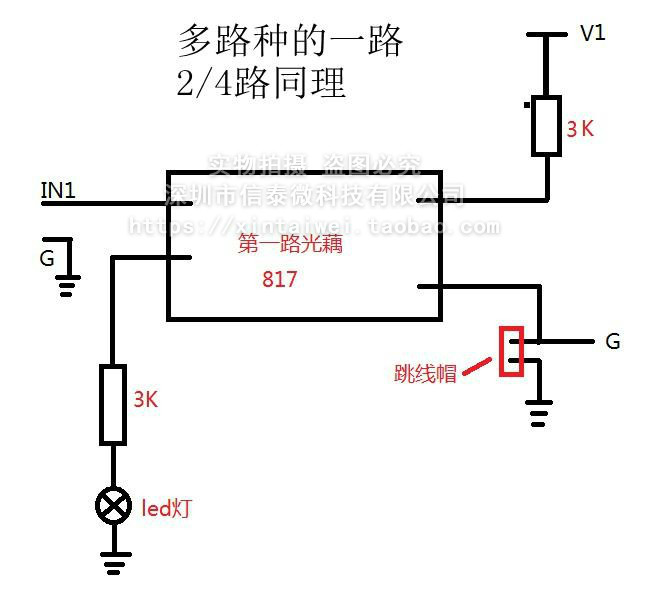

原理图:
模块特性:
1、可实现低电平驱动高电平,实现电压变换
2、使用此模块可以给单片机 IO 电压进行等级变换,实现不同电压等级之间的隔离型驱动。
3、通过每路的跳线帽选择,可以实现单独控制是否与输入共地。跳线帽短接为输出端负极
与电源负极(图中的 G)共接。
4、各路有独立的电源指示灯,可用单片机 IO 口上拉后直接驱动。输入端 5V 高电平,3-5MA
电流即可驱动。
应用:
1 单片机输出电平 去驱动马达 电机等感性器件时做隔离作用 抗干扰 保护单片机部分电
路。
2 单片机输出电平低 ,被驱动模块驱动电压高 作电平匹配 比如有的 PLC 输入要 24V 电
压 可以用此模块转换。
3 用于反相器, 可将输入的信号反相输出。
4 用作高电压检测 ,比如 :某传感器输出信号电平是 12V 单片机电压是 5V 可以用此模
块来隔离检测。
